導(dǎo)電劑的合成方法

　　1、微機(jī)械剝離法

　　2004年，Geim等首次用微機(jī)械剝離法，成功地從高定向熱裂解石墨(highlyorientedpyrolyticgraphite)上剝離并觀測到單層石墨烯。Geim研究組利用這一方法成功制備了準(zhǔn)二維石墨烯并觀測到其形貌，揭示了石墨烯二維晶體結(jié)構(gòu)存在的原因。微機(jī)械剝離法可以制備出高質(zhì)量石墨烯，但存在產(chǎn)率低和成本高的不足，不滿足工業(yè)化和規(guī)模化生產(chǎn)要求，目前只能作為實驗室小規(guī)模制備。

　　2、化學(xué)氣相沉積法

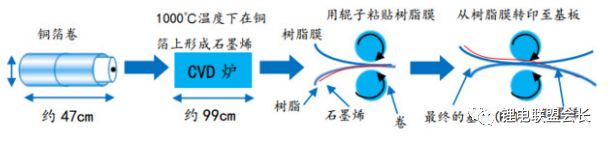

　　化學(xué)氣相沉積法(ChemicalVaporDeposition，CVD)首次在規(guī)模化制備石墨烯的問題方面有了新的突破。CVD法是指反應(yīng)物質(zhì)在氣態(tài)條件下發(fā)生化學(xué)反應(yīng),生成固態(tài)物質(zhì)沉積在加熱的固態(tài)基體表面，進(jìn)而制得固體材料的工藝技術(shù)。麻省理工學(xué)院的Kong等、韓國成均館大學(xué)的Hong等和普渡大學(xué)的Chen等在利用CVD法制備石墨烯。他們使用的是一種以鎳為基片的管狀簡易沉積爐，通入含碳?xì)怏w，如：碳?xì)浠衔铮诟邷叵路纸獬商荚映练e在鎳的表面,形成石墨烯，通過輕微的化學(xué)刻蝕，使石墨烯薄膜和鎳片分離得到石墨烯薄膜。這種薄膜在透光率為80%時電導(dǎo)率即可達(dá)到1.1×106S/m，成為目前透明導(dǎo)電薄膜的潛在替代品。用CVD法可以制備出高質(zhì)量大面積的石墨烯，但是理想的基片材料單晶鎳的價格太昂貴，這可能是影響石墨烯工業(yè)化生產(chǎn)的重要因素。CVD法可以滿足規(guī)模化制備高質(zhì)量石墨烯的要求，但成本較高，工藝復(fù)雜。

　　3、氧化-還原法

　　氧化-還原法制備成本低廉且容易實現(xiàn)，成為制備石墨烯的最佳方法，而且可以制備穩(wěn)定的石墨烯懸浮液，解決了石墨烯不易分散的問題。氧化-還原法是指將天然石墨與強酸和強氧化性物質(zhì)反應(yīng)生成氧化石墨(GO)，經(jīng)過超聲分散制備成氧化石墨烯(單層氧化石墨)，加入還原劑去除氧化石墨表面的含氧基團(tuán)，如羧基、環(huán)氧基和羥基，得到石墨烯。

　　氧化-還原法被提出后，以其簡單易行的工藝成為實驗室制備石墨烯的最簡便的方法，得到廣大石墨烯研究者的青睞。Ruoff等發(fā)現(xiàn)通過加入化學(xué)物質(zhì)例如二甲肼、對苯二酚、硼氫化鈉(NaBH4)和液肼等除去氧化石墨烯的含氧基團(tuán)，就能得到石墨烯。氧化-還原法可以制備穩(wěn)定的石墨烯懸浮液，解決了石墨烯難以分散在溶劑中的問題。

　　氧化-還原法的缺點是宏量制備容易帶來廢液污染和制備的石墨烯存在一定的缺陷，例如，五元環(huán)、七元環(huán)等拓?fù)淙毕莼虼嬖?OH基團(tuán)的結(jié)構(gòu)缺陷，這些將導(dǎo)致石墨烯部分電學(xué)性能的損失，使石墨烯的應(yīng)用受到限制。

　　4、溶劑剝離法

　　溶劑剝離法的原理是將少量的石墨分散于溶劑中，形成低濃度的分散液，利用超聲波的作用破壞石墨層間的范德華力，此時溶劑可以插入石墨層間，進(jìn)行層層剝離，制備出石墨烯。此方法不會像氧化-還原法那樣破壞石墨烯的結(jié)構(gòu)，可以制備高質(zhì)量的石墨烯。在氮甲基吡咯烷酮中石墨烯的產(chǎn)率最高(大約為8%)，電導(dǎo)率為6500S/m。研究發(fā)現(xiàn)高定向熱裂解石墨、熱膨脹石墨和微晶人造石墨適合用于溶劑剝離法制備石墨烯。溶劑剝離法可以制備高質(zhì)量的石墨烯，整個液相剝離的過程沒有在石墨烯的表面引入任何缺陷，為其在微電子學(xué)、多功能復(fù)合材料等領(lǐng)域的應(yīng)用提供了廣闊的應(yīng)用前景。缺點是產(chǎn)率很低。

　　5、溶劑熱法

　　溶劑熱法是指在特制的密閉反應(yīng)器(高壓釜)中，采用有機(jī)溶劑作為反應(yīng)介質(zhì)，通過將反應(yīng)體系加熱至臨界溫度(或接近臨界溫度)，在反應(yīng)體系中自身產(chǎn)生高壓而進(jìn)行材料制備的一種有效方法。

　　溶劑熱法解決了規(guī)模化制備石墨烯的問題，同時也帶來了電導(dǎo)率很低的負(fù)面影響。為解決由此帶來的不足，研究者將溶劑熱法和氧化還原法相結(jié)合制備出了高質(zhì)量的石墨烯。Dai等發(fā)現(xiàn)溶劑熱條件下還原氧化石墨烯制備的石墨烯薄膜電阻小于傳統(tǒng)條件下制備石墨烯。溶劑熱法因高溫高壓封閉體系下可制備高質(zhì)量石墨烯的特點越來越受科學(xué)家的關(guān)注。溶劑熱法和其他制備方法的結(jié)合將成為石墨烯制備的又一亮點。
