91极品欧美视频-少妇视频在线播放-午夜爱爱爱爱爽爽爽网站-日韩av一国产av一中文字慕-ass日本-寂寞的日本美妇-麻豆av在线-中文字幕在线资源-亚洲国产剧情-欧美a级理论片-人妻aⅴ中文字幕-免费av观看-欧美福利网站-免费xxxxx在线观看网站软件-久久久久久久久久久久久久久久久久久久

動力電池正極材料制備及修飾

鉅大鋰電  |  點擊量:0  |  2018年07月29日

因具有高容量的優勢,適用溫度范圍廣,低成本的優勢,且為三元材料中Li+傳遞速率最快的組成,NCM622材料已成為最具潛力的正極材料之一,但是由于Ni含量的升高帶來的陽離子混排嚴重,其在商業領域中的應用受限。本文并結合市場近況及文獻綜述,集中對NCM622材料的合成方法及表面修飾進行探討,希望能夠拋磚引玉,同行業共同進步。

合成方法:目前合成三元材料的方法眾多,但商業主流方法集中在三個領域:共沉淀法,噴霧干燥法及固相合成法。

共沉淀法是比較流行的商業合成球形三元材料的方法,可在原子級達到元素均勻混合的目的。采用此法的實驗參數如溫度、pH、轉速會對物料的品質產生較大影響。眾多研究表明,隨著pH的升高二次球粒度變小,而轉速和絡合劑量的增加能夠使球形更加圓潤。

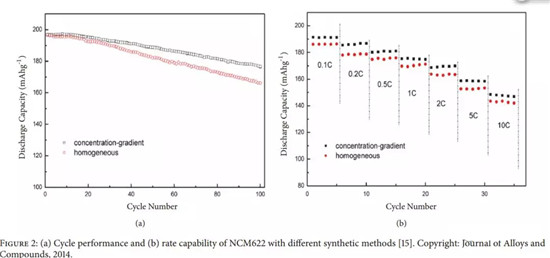

當然,元素分布也是考察出料物料的一個重要指標。在制備Co元素梯度分布NCM622材料時發現,壓實和首次放電容量會升高,但是由于晶粒長大速度較快導致容量保持率較差,因此在制備過程中要調節各個參數數據以保證性能之間的平衡。而Mn、Ni梯度分布NCM622材料則表現出了卓越的電化學性能,這與很多文獻的表述相符(如下圖)。


對于NCM622材料,共沉淀法制備前驅時會產生兩相比例,即α相及β相共存。雖然在后續處理時,兩相均可轉化為α-NaFeO2層狀結構,但是其制備的材料陽離子混排率有所不同,造成材料心梗有差別。pH值影響了上述兩相共存現象的產生,有文獻表示當pH=11時,材料電化學性能最優。

不考慮腐蝕性、工藝可行性的話,嚴格來說可溶性鹽類均可適合于共沉淀法。通過比較發現,以硫酸鹽和醋酸鹽為原料制作的前驅體一次顆粒為亞微米級,且內部存在空隙通道,但是采用硝酸鹽為原料制作的前驅體其內部則不存在空隙通道。因此工業上未采用硝酸鹽作為原料得原因不僅僅是處于污染的考慮,或許采用硫酸鹽生產前驅體在性能上要更勝一籌。同時,采用碳酸鹽沉淀物得方法也有其優勢所在,比如煅燒溫度更低,孔結構更致密,倍率性能更好。

雖然噴霧干燥法有他獨特的優勢,但是因為國內僅有部分廠家在使用此法,范圍較小,所以本文并不考慮撰文。若感興趣,自行查閱相關文獻書籍。

固相反應法,目前工業上較為成熟的方法,而水熱法、自蔓延燃燒法、低溫共反應法等方法由于產能、設備、方法的限制原因,現階段不適合工業化生產。

工業上采用將前驅體與碳酸鋰或氫氧化鋰共混并高溫固相燒結的方法生產NCM622材料。此方法對設備的要求相對較低,反應可控性較強,但是從技術上來說,粒子均勻度、元素均勻度、顆粒分散性較難把握。這就對前驅體品質質量提出了較為嚴格的要求。

3NCM622修飾

在NCM材料中,不同的元素對不同組成的NCM材料的影響也是不盡相同,即使是同種元素修飾不同組分的NCM材料,性能也會千差萬別。

包覆改性:對于包覆的作用,一般的說法是表面包覆可以保護正極材料不被電解液侵蝕或是提高熱穩定性能。通常所使用的包覆材料一般為氧化物、礦物鹽類或活性電極材料。

TiO2包覆于正極材料表面,可保護正極材料被電解液腐蝕,也可防止正極材料表面元素溶解。銳鈦礦相TiO2可提升NCM622材料的電化學性能,但包覆層厚度過大,會阻礙Li+傳輸以及減少電極界面接觸面積,材料電化學性能不佳。

具有層狀結構的LiAlO2,在包覆NCM622材料中起著快速傳導Li+的作用,也可以降低電解液及正極材料的接觸面積,從而降低界面電阻。

具有含Al的金屬骨架MOF膜材料亦可用于NCM622材料的表面修飾,因其具有分散性好、無定形狀態而不會阻礙Li+的傳導。

ZrO2在包覆改性中也只經常用到的材料。ZrO2包覆能夠起到穩定表面層的結構,但包覆層包覆過夠會降低材料的電子電導率,從而使電化學性能降低。

SiO2具有耐腐蝕的特性,同時其導電性亦不好。將納米SiO2包覆于材料表面,可起到增強材料在大電流放電時的循環穩定性,但導電性能會受到影響。

同時硅酸鹽具有高熔點和高硬度的特性,且可與LiOH反應形成層狀結構的Li2SiO3,亦可在NCM622材料表面形成保護層,提高循環穩定性的同時,增強Li+的傳輸擴散速率,并起到降低殘堿含量的目的。需要注意的是,形成硅酸快離子導體與其他元素快離子導體(特指LMO形式)不同,需用H2SiO3或Si鍵離子溶液作為原料,而非氧化物。

除了上述常見的一些金屬氧化物、LMO形式的nasicon快離子導體,一些磷酸鹽形式的鹽類亦可作為包覆活性物質,改善NCM622材料的電化學性能。

如Mn3(PO4)2、Li3PO4、Li1.3Al0.3Ti1.7(PO4)3。



研究發現磷酸鹽化合物可改善高溫條件下界面阻抗的惡化程度,且在處理過程中產生的Li3PO4為離子導體物質,可有效阻止正極材料有層狀(R-3m)向巖鹽相(Fm-3m)的轉變;較強的P-O鍵也使得材料的熱穩定性得到提高。

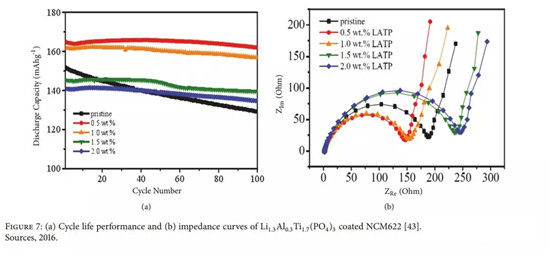

多元素協同包覆已被商業證明是有效協調不同電化學性能平衡的有效手段。Li1.3Al0.3Ti1.7(PO4)3包覆可有效兼顧容量高,循環性能好的要求,采用Li1.3Al0.3Ti1.7(PO4)3包覆后,NCM622材料可同時提升容量和循環性能,其阻值也可大幅度降低。Li3xLa2/3-xTiO3包覆也可收到與Li1.3Al0.3Ti1.7(PO4)3包覆相似的效果。

摻雜改性:在NCM材料中摻雜元素可以增加材料的電子電導率及離子電導率,結構穩定性和熱穩定性也得到提高,但不同元素的效果是不同的。對于NCM622材料,在電化學方面摻雜的目的是改善材料的電子電導率和倍率性能。

占據Co位的Mg摻雜可以使NCM622材料的電子電導率提高近100倍,c/a也明顯增大;Na摻雜有效降低陽離子混排率,且通過增大Li+平面間距增大Li+傳遞系數,在一定范圍內,摻雜越多,效果越明顯;Mo元素摻雜與Na摻雜效果相似(日本日立采用方法),但Mo摻雜的NCM622倍率性能和電壓衰減性能較好。

Nb摻雜的NCM622能夠在晶界和正極材料表面形成鈮酸鋰,在晶界出產生鈮酸鋰已被證實能夠有效降低晶界界面電阻,緩解晶界界面應力,這在西北太平洋國家實驗室的一篇nature論文中已被得到證實;而快離子導體形式的鈮酸鋰增大界面傳Li+速度。

國內對NCM622材料摻雜改善,最常用的元素為Zr,對于摻雜Zr元素研究較充分,文獻較多,但分歧也較多。一般認為:①Zr摻雜可以增強結構穩定性,因為Zr-O鍵較M-O(M為Ni、Co、Mn)鍵能強,因為其熱穩定性也得到加強;②取代Ni位的Zr可以增加離子導電性,降低極化電阻的效果。

相關產品

主站蜘蛛池模板: 调教一区二区三区| 久久涩视频| 丁香婷婷在线| 欧美三级电影在线观看| 日日操网| 男女啪啪十八| 污污网站入口| 午夜伦理在线观看| 香蕉视频官网| αv在线视频| 日韩专区视频| 探花av在线| 午夜色视频| 日本乱码一区二区| 国产视频一区二区三| 亚洲欧洲精品在线| 久久久久久久久影院| www色com| 日韩av一区在线播放| 日本高h视频| 日韩精品一卡二卡| 美国女孩毛片| 午夜精品一区二区三区免费| 午夜人成| 最新毛片基地| 91字幕网| 久久国产精选| 国产成人精品一区二三区四区五区| 小泽玛利亚av在线| 日本a v网站| 亚洲一区二区三区四区五区中文| av女优一区| 欧美色频| 蜜桃av一区| 欧av在线| 日本在线有码| 久久精品五月天| 80日本xxxxxxxxx96| 九九热电影| 蜜臀久久99精品久久一区二区| 日韩电影二区| 国产美女性生活| 成人av软件下载| 国产妞干网| 亚洲一区久久| 一个人免费在线观看视频| 免费毛片一级| 欧美videos另类极品| yy111122少妇光屁股影院| 王色视频| 国产天堂第一区| 豆花视频网站| 欧美日韩1区2区3区| 一区二区三区日韩欧美| 国产一区二区三区高清| 影音先锋欧美精品| 高清福利视频| 欧美成人视屏| 爱爱15p| 黑人无套内谢中国美女| 狠狠2018| 粉嫩av四季av绯色av| av大全在线播放| 午夜在线小视频| 欧美色偷| 免费午夜影院| 久久精品在线播放| 国产中文字幕二区| 亚洲色图图片区| 日韩亚洲一区二区| 香蕉久久久久久av成人| 边摸边脱边吃奶啪啪流水| 国产资源一区| 亚洲精品美女在线| 91在线免费网站| 成人高清在线观看| 能看的毛片网站| 欧美一区二区三区久久久| 国产黄色大片在线观看| 怡春院一区二区| 脱裤吧导航| 色网站视频| 清宫性史5电影完整版| 麻豆影音先锋| 男人操女生| 91亚洲精品久久久蜜桃借种| 一本大道久久a久久精二百| 青娱乐精品视频| 欧美精品一级在线观看| 亚洲精品国产精华液| 欧美人性生活| 色一五月| 娇妻让老头泄欲bd| 欧美在线不卡一区| 桃谷绘里香被躁57分钟| 男生女生搞鸡视频| a天堂视频在线| 欧美一级黄色网| 日本不卡在线观看|
