據西北太平洋國家實驗室（PacificNorthwestNationalLaboratory，PNNL）的研究表明，在向雙三氟甲基磺酰亞胺鋰-雙草酸硼酸鋰雙鹽基/碳酸溶劑電解質（LiTFSI-LiBOBdual-salt/carbonate-solvent-basedelectrolytes）中添加少量（0.05M）的六氟磷酸鋰（LiPF6，lithiumhexafluorophosphate）后，鋰金屬電池的充電能力和循環穩定性將大幅提升。

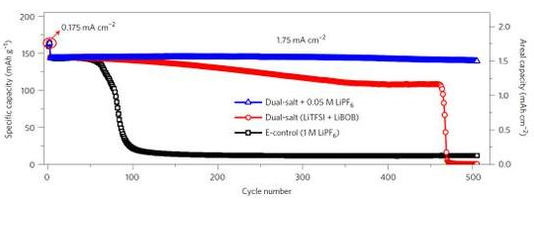

據研究表明，向鋰金屬電池加入上述添加劑后，對4V陰極處施加適度的高負載（1.75mAhcm-2），在循環500次后其電量保持能力（capacityretention）為97.1%，在充放電流密度達到1.75mAhcm-2時，其電極的超電勢增長極為有限。研究者認為，快速充電和循環穩定性得益于鋰金屬表面固體電解質相界面膜（solidelectrolyte）經久耐用、導電性好及AI陰極集電器（cathodecurrentcollector）。

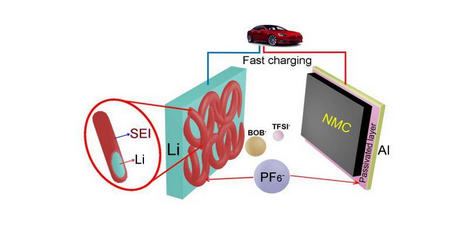

上方圖示顯示了PNNL將化學添加劑六氟磷酸鋰加入雙鹽基/碳酸溶劑電解質后，鋰金屬電池的循環穩定性將提升，充電速度加快，電壓較高，充電間隔期更長。

PNNL早前的研究是尋找一種表現更為優異的電解液，其制成的電池要么能效極好但充電超慢，無法在電壓較高的電池中應用，要么充電速度很快，但不太穩定，且電池電壓低。

研究人員嘗試將已在鋰離子電池中使用的鹽——六氟磷酸鋰（LiPF6，lithiumhexafluorophosphate）添加到快速充電電解液中，配置成一款全新的電解液，同時還采用了鋰陽極和鋰鎳錳鈷氧化物，于是一款快速、高效、高電壓電池就誕生了。

由于該款添加劑已在鋰離子電池中的零部件中有所應用，目前已準備投入使用且價格相對便宜，需求量只需0.6wt%。

該團隊還在不斷采用新的方式并進行評估，希望推廣使用這款可循環充電的鋰金屬電池，目前團隊致力于改進電極、分離器和電解液。該團隊將制作、測試大量的電解液，提升陰極的材料載荷并嘗試使用更薄的陽極，進一步提升鋰金屬電池的能效和電量保持能力。
